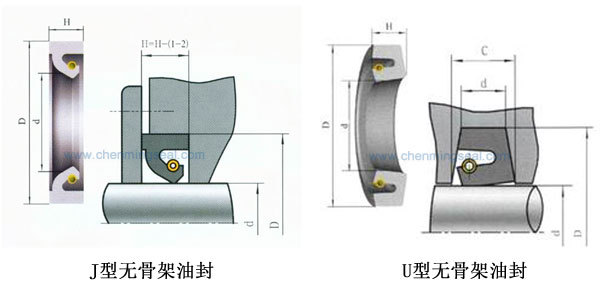

J型/U型無骨架油封形式：

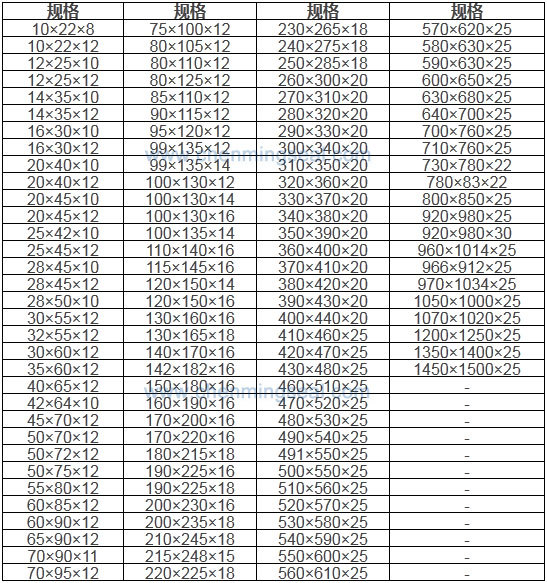

常用U型無骨架油封尺寸表：

無骨架油封一般用于大尺寸、安裝困難，工況惡劣的地方，無骨架油封裝配式需要配壓蓋，不然會隨軸轉動密封失效。骨架油封已經標準化且使用一般在軸徑300以下的。

無骨架封有夾布和純橡膠兩種

常用橡膠材料：丁腈橡膠，氟橡膠，硅橡膠，橡膠等。

產品用途：用于往復運動油缸、氣缸中活塞桿或閥桿外露處起防塵作用。

工作溫度：-30~ 120℃

往復速度：2m/s

工作介質：水、乙二醇液壓油、油-水乳化型液壓油、空氣，通用石油基液壓油。

產品硬度：80±5°A

工作壓力：≤0.03Mpa

選擇油封的材料時，必須考慮材料對工作介質的相容性、對工作溫度范圍的適應性和唇緣對旋轉軸高速旋轉時的跟隨能力。一般油封工作時其唇緣的溫度高于工作介質溫度20~50℃，在選擇油封材料時應予注意。油封的工作范圍與油封使用的材料有關：材料為丁晴橡膠（NBR）時為-40~120℃，亞力克橡膠（ACM）-30~180℃，氟橡膠（FPM）-25~300℃
